标准版和专业版的SOLIDWORKS如何使用曲面展平功能

在 SOLIDWORKS 2015 版本新增了一個曲面功能叫做“曲面展平”，可以展平任意的曲面，這對于不能被展平的鈑金件、沖壓件提供了便利。且可利用投影曲線在收斂點集中的部位手工設置釋放槽來模擬傳統鈑金折彎的生成原理。自 SOLIDWORKS 2015 版本問世以來，收到了大量的用戶好評，畢竟對于少量的沖壓件、復雜折彎件也沒有必要使用更加專業的模擬軟件，簡單便捷的“曲面展平”功能將是設計人員最完美的輔助工具。

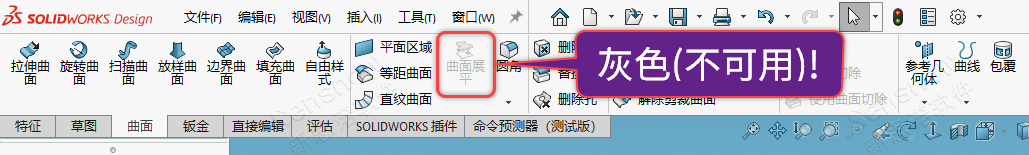

但“曲面展平”功能的打包方式是僅包含在 SOLIDWORKS 白金版（Premium）和旗艦版（Ultimate）中，普通的 SOLIDWORKS 標準版（Standard）和專業版（Professional）中是不附帶的，在曲面按鈕區“曲面展平”功能將呈現灰色、不可用狀態！

工作中很多設計人員都需要去偶爾利用一下曲面展平功能，但為了這一個小功能去升級 SOLIDWORKS 許可授權的話性價比著實不高。本期小諾將為大家分享在 SOLIDWORKS 標準版和專業版中如何調用曲面展平，讓工作不再停滯不前，也無需讓企業花費多余的許可證費用。

標準版和專業版 SOLIDWORKS調用曲面展平功能方法一：

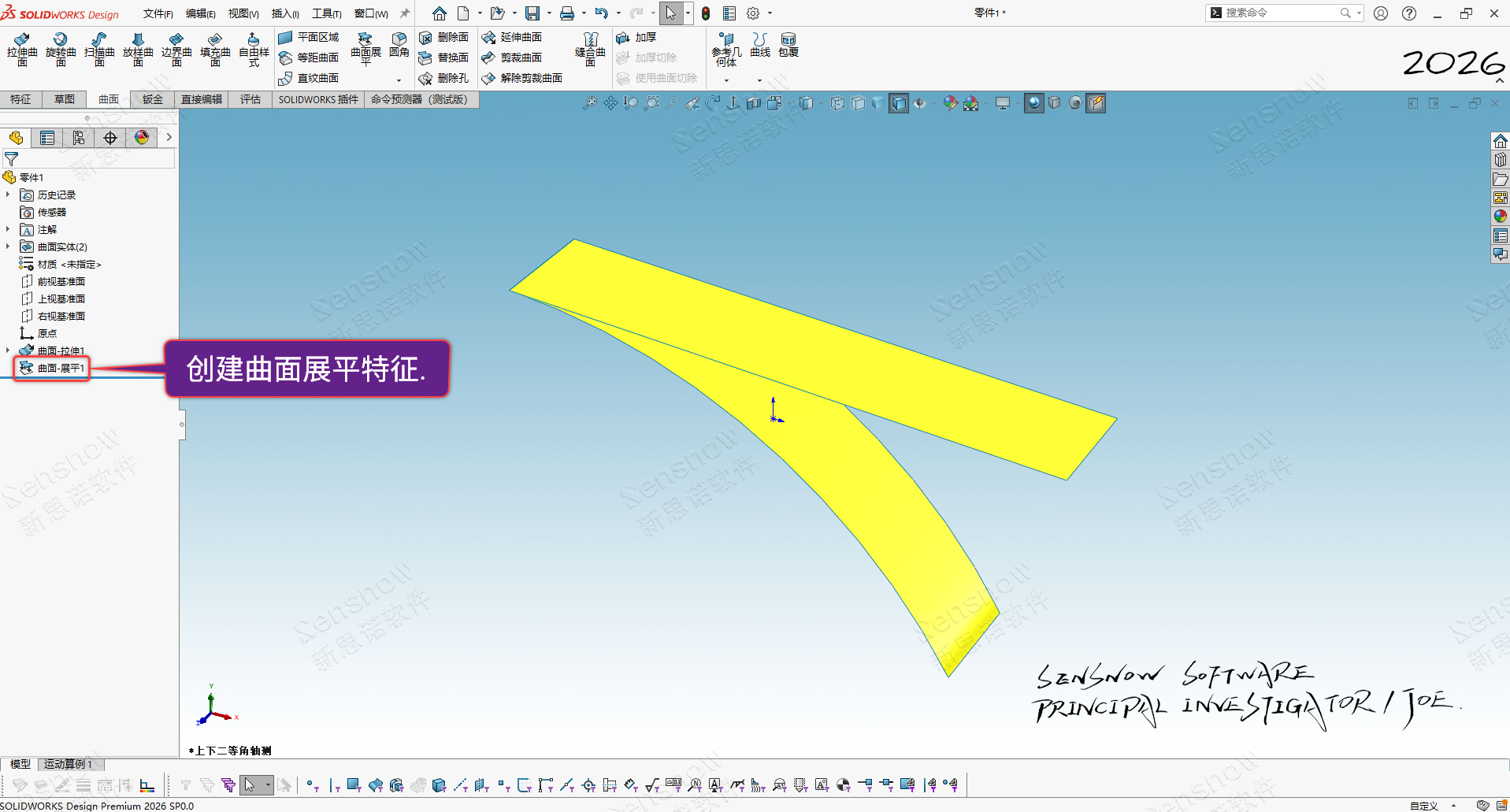

1、找一臺白金版或旗艦版的 SOLIDWORKS 電腦，繪制一個簡易曲面并創建曲面展平，保存文件作為范本使用；

2、將保存出的文件拷貝至標準版或?qū)I(yè)版的 SOLIDWORKS 電腦中；

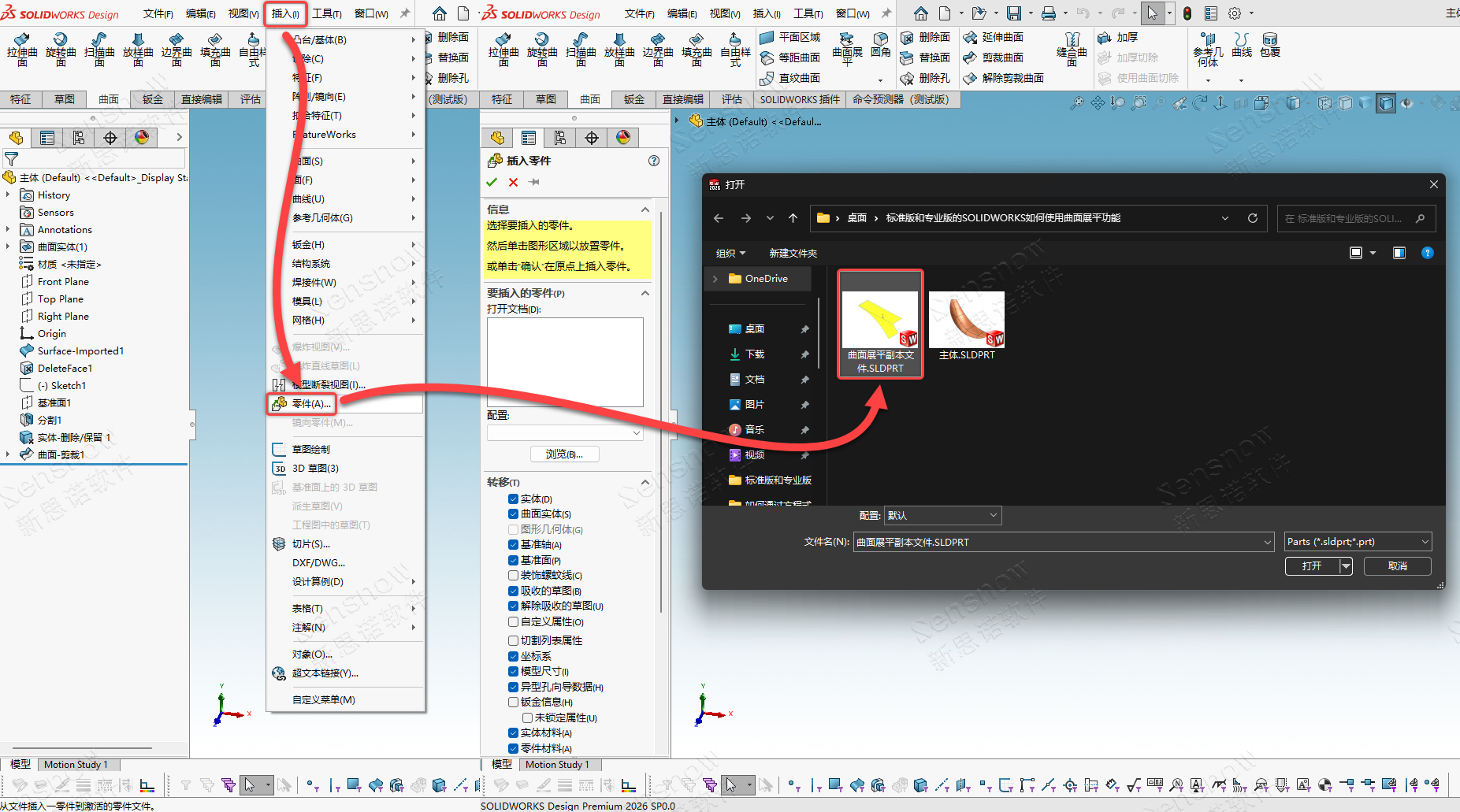

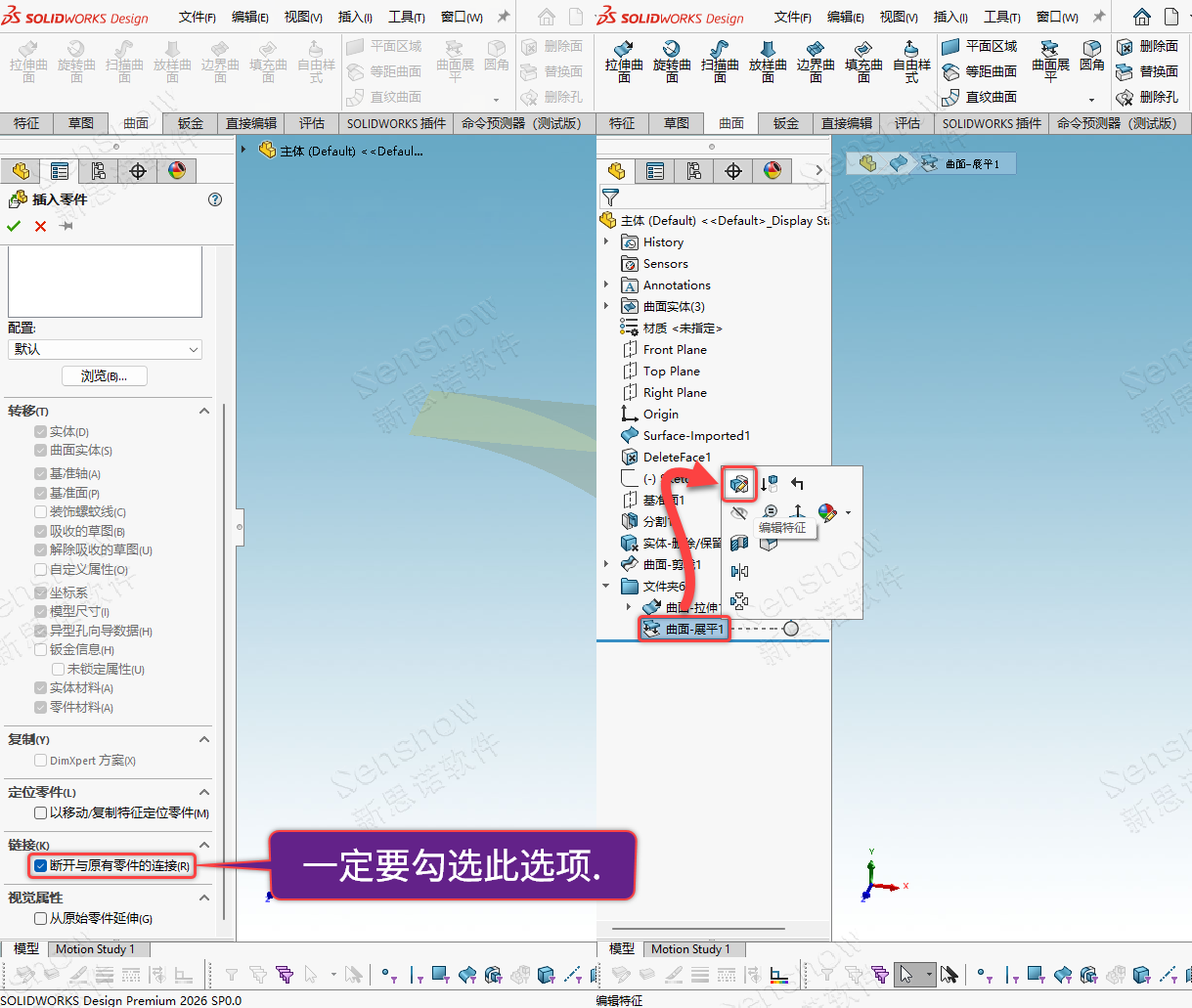

3、在標準版或?qū)I(yè)版 SOLIDWORKS 中打開要創建展平的主體文件，點擊插入下拉列表 -> 零件，選擇拷貝過來的范本文件，切記：在插入零件的屬性管理器中一定要勾選“斷開與原有零件的連接”；

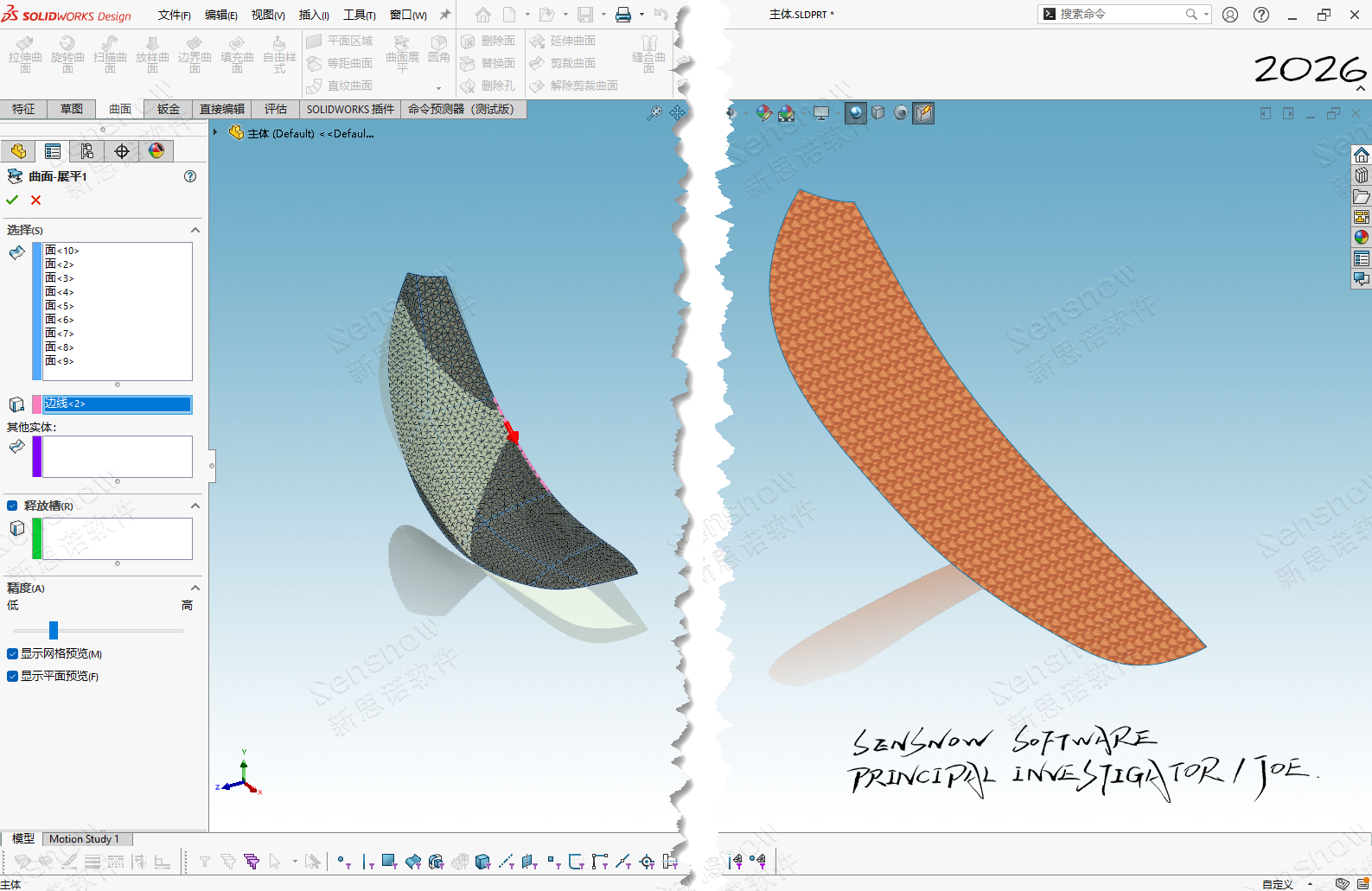

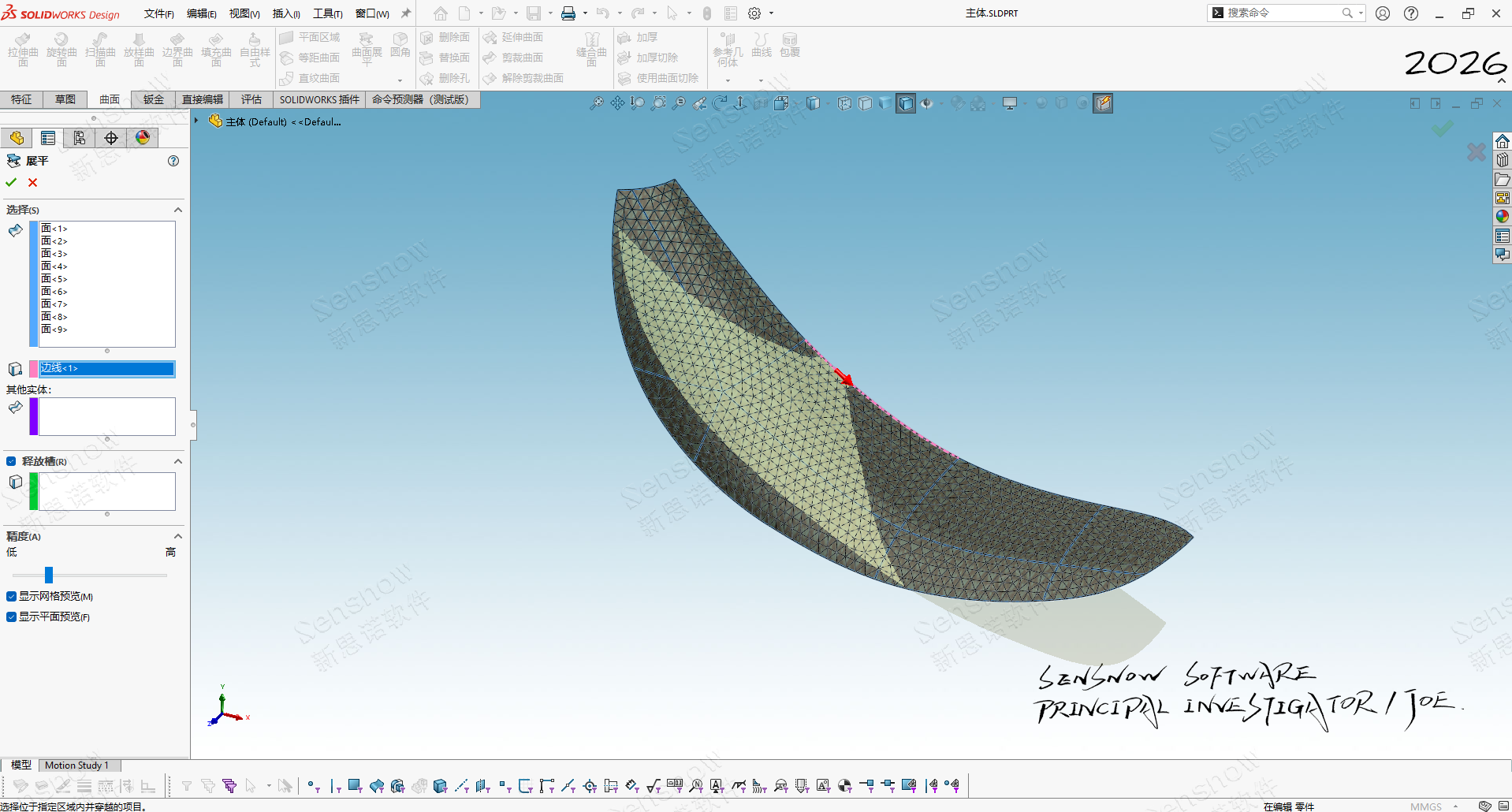

4、插入后會將范本文件的特征在我們主體文件中進行派生，此時，點擊編輯 FM 設計樹上的“曲面展平”特征就可在特征的屬性管理器中更換為我們自己的主體曲面實現標準版或?qū)I(yè)版的 SOLIDWORKS 應用曲面展平功能。

標準版和專業版 SOLIDWORKS調用曲面展平功能方法二：

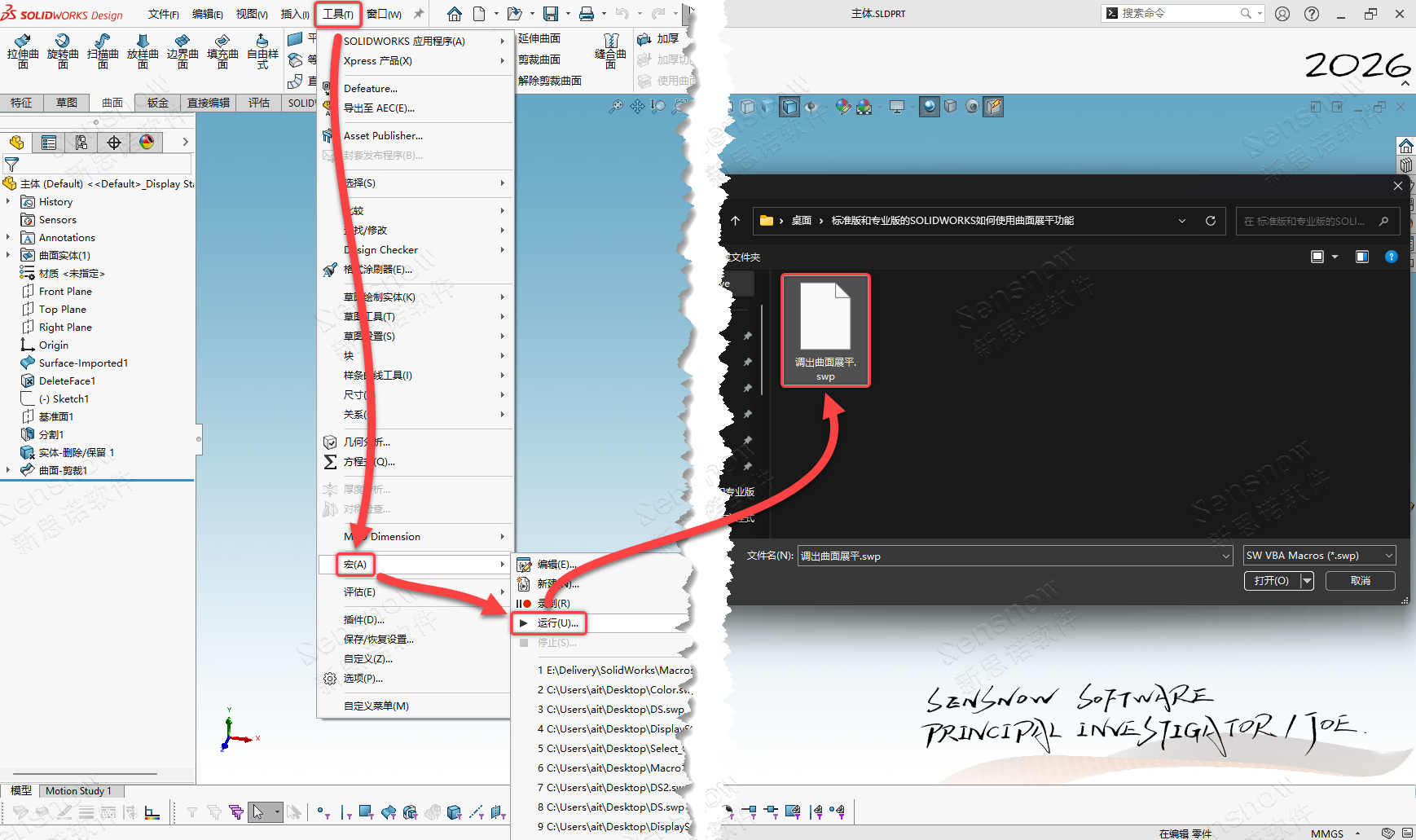

利用“宏”直接在標準版和專業版的 SOLIDWORKS 中調出曲面展平功能，直接應用；工具下拉列表 -> 宏 -> 運行 -> 選擇宏文件（可以向我們索要）。

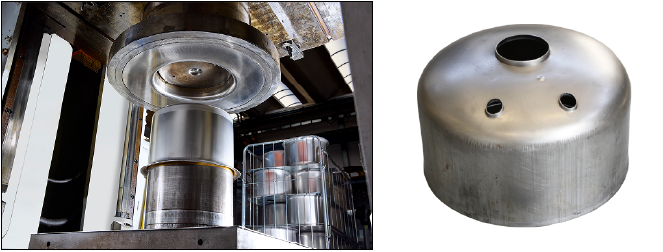

但對于復雜的沖壓件，曲面展平功能的精度明顯不足，實際應用發現創建展平后的結果更加貼合：皮革、織物、包膠這一類的應用場合，并不適用于金屬沖壓。

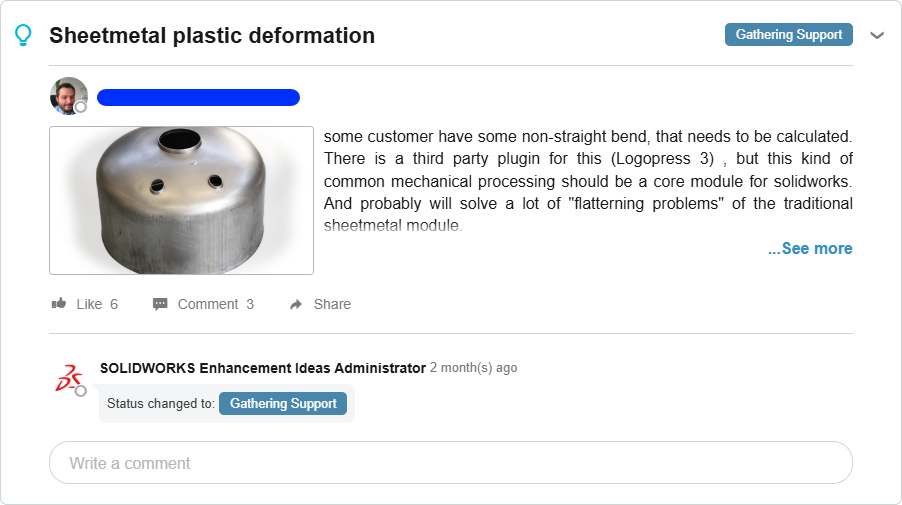

此時就需要利用更加專業的沖壓模擬軟件或插件來實現（如：Logopress3）。已經有用戶提出在 SOLIDWORKS 中增強這一部分，因為這是在機械加工中最常見的核心模塊，需要在 SOLIDWORKS 自身中去實現，實現后或許會一并解決掉很多傳統鈑金折彎的壓平問題。

點擊查看→【視頻操作演示】
