SOLIDWORKS 的鈑金和焊接件的設計在工程應用中非常重要，可以說在制造業幾乎絕大部分的企業都需設計鈑金、焊接類型的零部件。通常這兩種類型的拓撲都是同步設計，實際使用時也是兩者結合使用，焊接件可增強鈑金件的結構強度和剛性，而鈑金件具有重量輕、強度高、制造成本低等優勢。在制造環節中其設計的可行性將直接影響到加工和組裝的效率，隨著制造業企業的信息化技術越來越完善，對企業而言具備優質的設計和工藝條件已經不能滿足企業的運營，因為不能實現設計到工藝的無縫對接。設計人員會將圖面設計的非常完美，但對工藝制造而言優秀的圖面卻利用的十分有限，只能不斷的去溝通，即使企業實施了信息化但溝通成本依然居高不下。

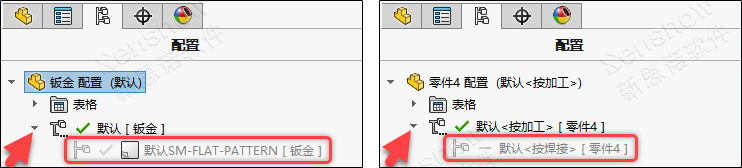

SOLIDWORKS 中鈑金件和焊接件在設計完成后會在配置中自動創建一個派生的配置，這是 SOLIDWORKS 自身為用戶提供的工藝解決方案，鈑金件的派生配置是鈑金的展開圖（下料圖）便于將其導出 DXF/DWG 給到工藝人員做激光下料的（半成品），而焊接件的派生配置同樣也是做下料半成品需要的工藝設計（工藝 BOM）。

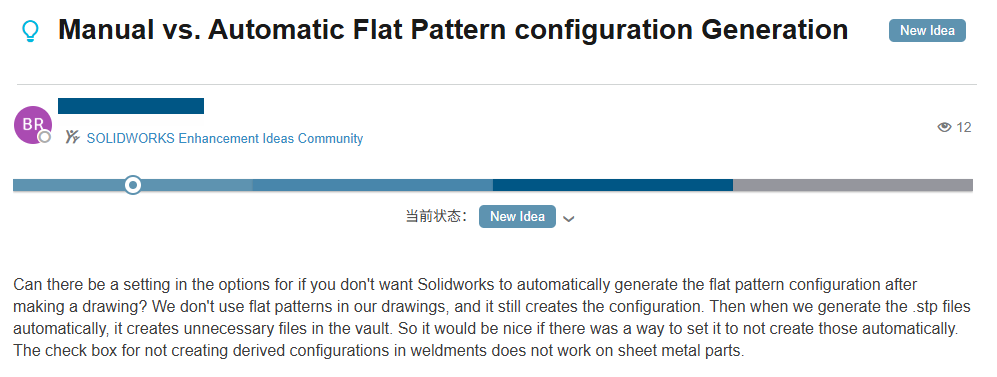

但非常多的用戶反饋：希望禁用掉鈑金件、焊接件自動創建派生配置的功能！一方面是因為所在企業的 PDM/PLM 集成規則導致多配置不便于管理；而另一方面是這種默認的工作流并不適用于我們國內企業的工藝制造。

對于企業 PDM/PLM 集成而言，SOLIDWORKS 文件內部的派生配置（子配置）很難去提取，編輯提取規則也十分不便，很多的鈑金廠都有明確的要求：不允許使用配置功能！甚至對于多實體鈑金件也必須拆成裝配體進行入庫管理。而對于工藝生產而言在我們對其進行出圖時將自動創建派生配置，但下料時需要移除多余部分只保留展開圖，還要校正比例！也十分不便，企業希望的是出圖只保留折彎后的尺寸，不在圖紙中顯示展開圖的視圖(展開視圖在圖紙中對下料和折彎沒有意義)；單獨從模型輸出鈑金展開圖，比例默認1:1，激光下料時無需手動校正比例！(單獨生成一個 DXF/DWG 下料文件進行管理)。

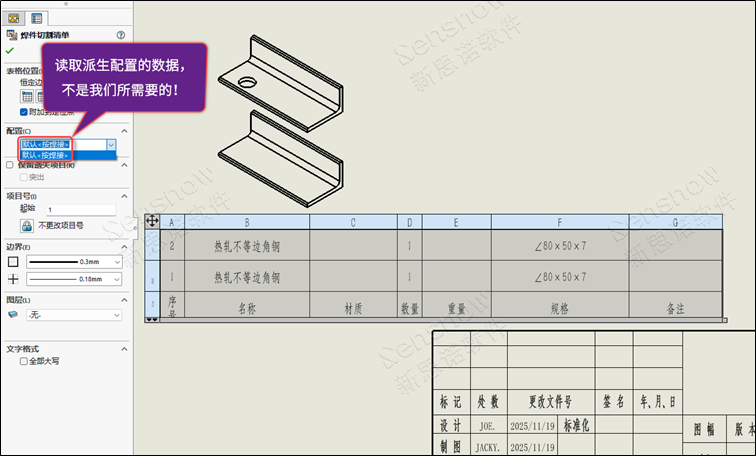

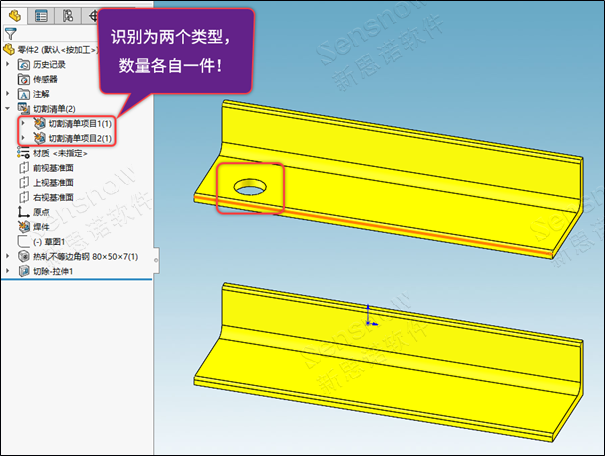

焊接件也是如此，啟用焊接拓撲后自動生成一個派生配置，父配置和派生配置（子配置）是兩種 BOM，成品 BOM 和半成品 BOM(設計 BOM 和工藝 BOM)。圖紙中默認調用的是<按焊接>的工藝 BOM，例如：我們對兩個完全一樣的鋼結構進行統計 BOM 并在其中一個鋼結構型材中打一個孔使其變?yōu)閮蓚€不完全相同的結構件，統計的結果是同一種類型的結構件數量兩件。這是正確的結果，但并不是我們所需要的，這僅僅是下料 BOM（半成品 BOM）。如果我們需要成品 BOM 則需在三維模型切割清單列表中手動去調整結構，所以，用戶希望焊接件的派生配置不自動創建，我們需要設計 BOM 的時候調整為設計 BOM 的結構，需要工藝 BOM 的時候再調整為工藝 BOM 的結構即可，需要更多的人為控制。

解決方案

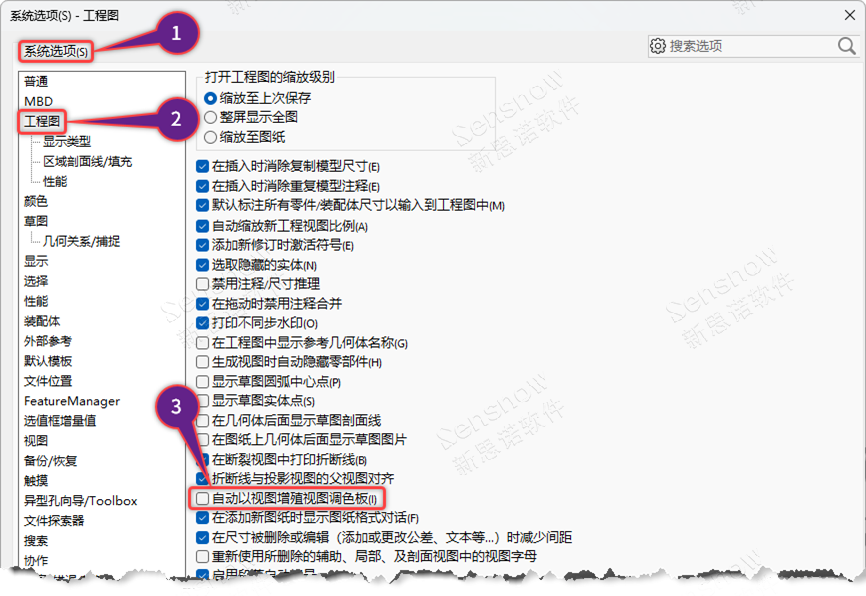

禁用鈑金件派生配置的自動創建：禁用自動填充視圖調色板功能即可(選項 -> 系統選項 -> 工程圖 -> 自動以視圖增殖視圖調色板)。

禁用焊接件派生配置的自動創建

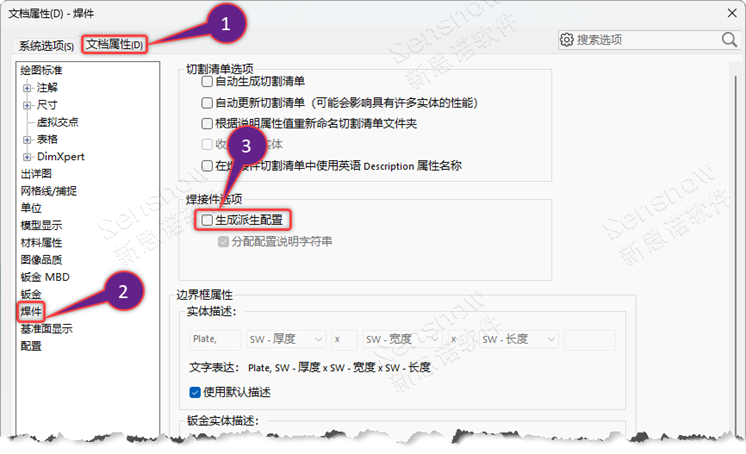

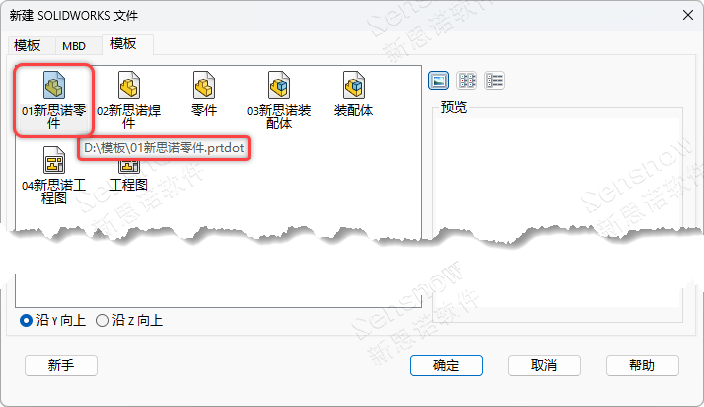

需修改零件模板：打開零件模板文件（后綴：.prtdot），禁用掉：選項 -> 文檔屬性 -> 焊接 -> 生成派生配置。禁用后保存模板文件，將來創建文件時選擇更改后的模板進行焊接件的設計就不會再自動創建派生配置了。

點擊查看→【視頻操作講解】
