在制造業生產環節，設計人員則需將三維模型中的 BOM 導出用于對接采購和生產，對于外購件/參考件/標準件則在 BOM 中不需顯示，以往都是設計人員將 BOM 導出為 Excel 后在 Excel 中編輯并去除掉這些外購件/參考件/標準件，還要對表格重新排序。

以往都是這樣來作業的，但由于生產需要，漸漸的 Excel 并不適用于生產車間，對于車間而言則需要設計人員在工程圖圖紙中去體現符合要求的 BOM ，此時就需要多種 BOM 并存在圖紙中。例如在裝配體工程圖中要體現自制件的 BOM，需要一個隱藏所有外購件/參考件/標準件的 BOM 清單！并且圖紙圖形表達（視圖）上要顯示這些外購件/參考件/標準件！

這是正常的作業需求，往常需要在 PLM 等管理系統中去控制，隨著信息化要求越來越高，現在需要在圖紙中體現。

對比痛點 & 老方法弊端

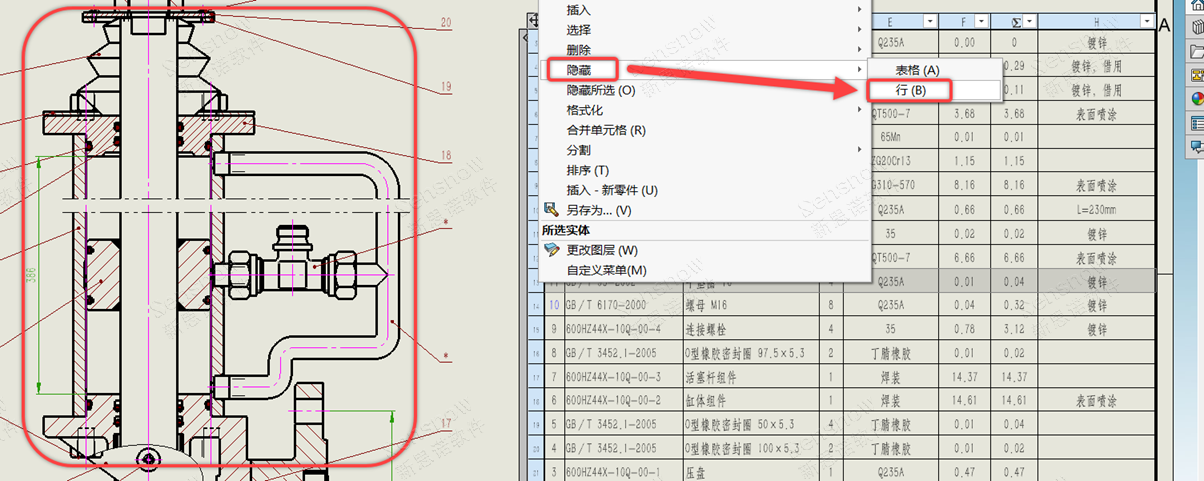

方法一：對于設計人員而言，在 SOLIDWORKS 的 BOM 中去手動隱藏單個 BOM 行就成了最直接的解決方案，但是這樣做不但效率低，易遺漏，BOM 列多了簡直是折磨！

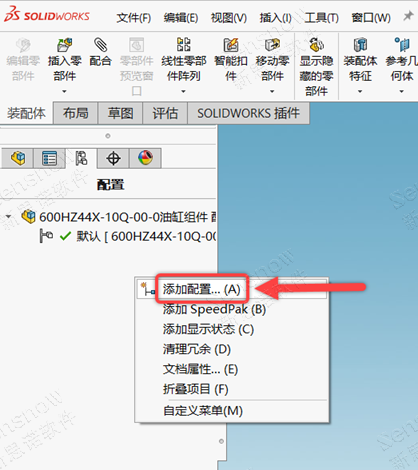

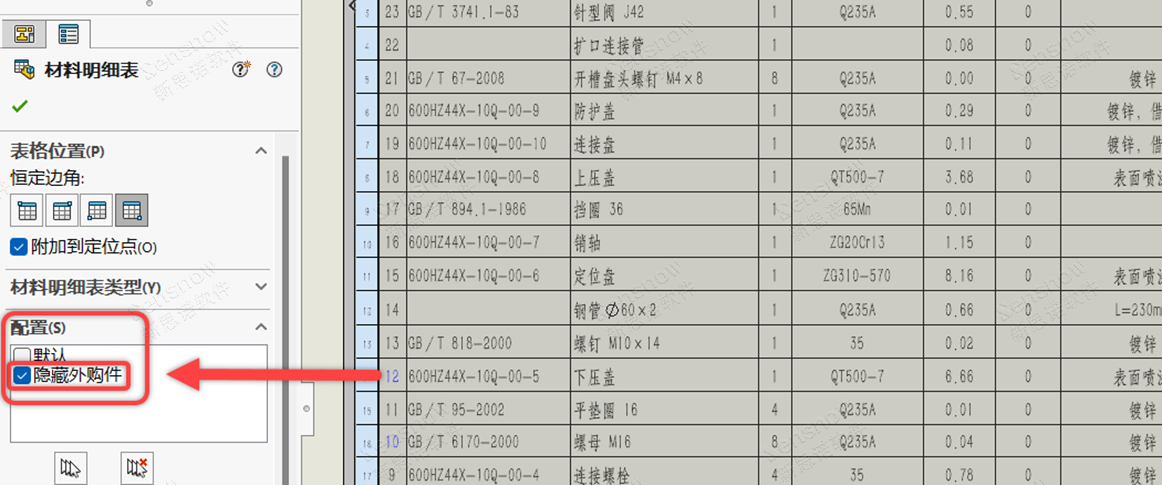

方法二：采用裝配體多配置；專門為出圖建配置（如一個“顯示所有”，一個“隱藏外購件”），然后在 BOM 中選配置。繁瑣、占內存、管理復雜，對性能有影響！

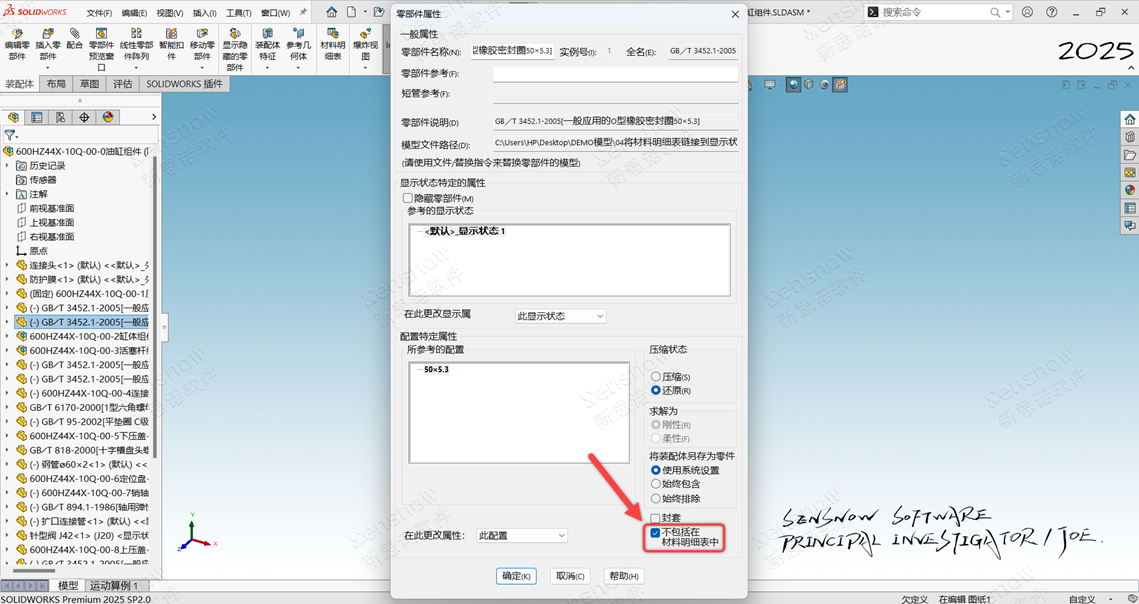

方法三：設置零部件“不包含在BOM中”屬性；出圖時省事了，但后期修改時難以找回這些零件（在模型樹中也很可能被過濾掉），易導致設計錯誤！

方法四：另存裝配體/工程圖；額外另存一套不含外購件的圖檔用于 BOM 統計。文件管理噩夢，同步更新和維護成本激增，容易出錯！

很多用戶希望，類似上述的方法二那樣使用多配置來實現這一需求，畢竟是與三維模型是實時關聯的，但同時要能夠保證性能流暢！或者能讓 BOM 鏈接到“顯示狀態”最好了，顯示狀態很輕盈，且可以實現隱藏和顯示零部件的切換功能。

現在在 SOLIDWORKS 2025 SP 1 版本中已經解決了這一難題，允許我們將 BOM 與三維模型的“顯示狀態”進行關聯。那么此時就可以做到既可以在工程制圖的圖形表達中顯示這些外購件/參考件/標準件，又可以讓 BOM 僅統計我們需要的自制件。

新方案優勢：

輕量級解決：

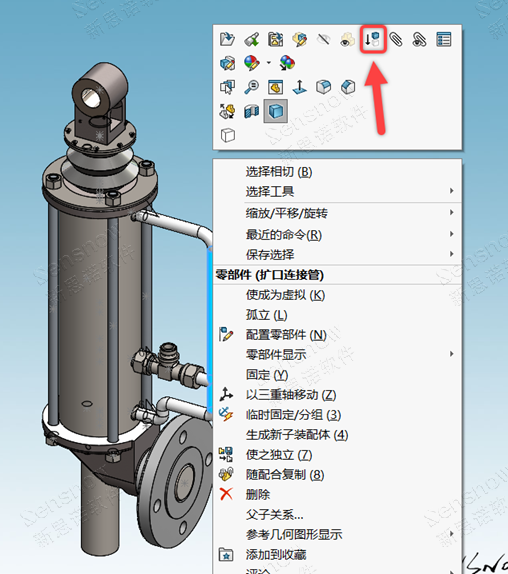

無需創建額外配置或文件，只需在所需三維模型中設置一個專門的顯示狀態（僅顯示需要在 BOM 中統計的零部件，或不顯示特定類別的零部件，如外購件）。

精準控制：

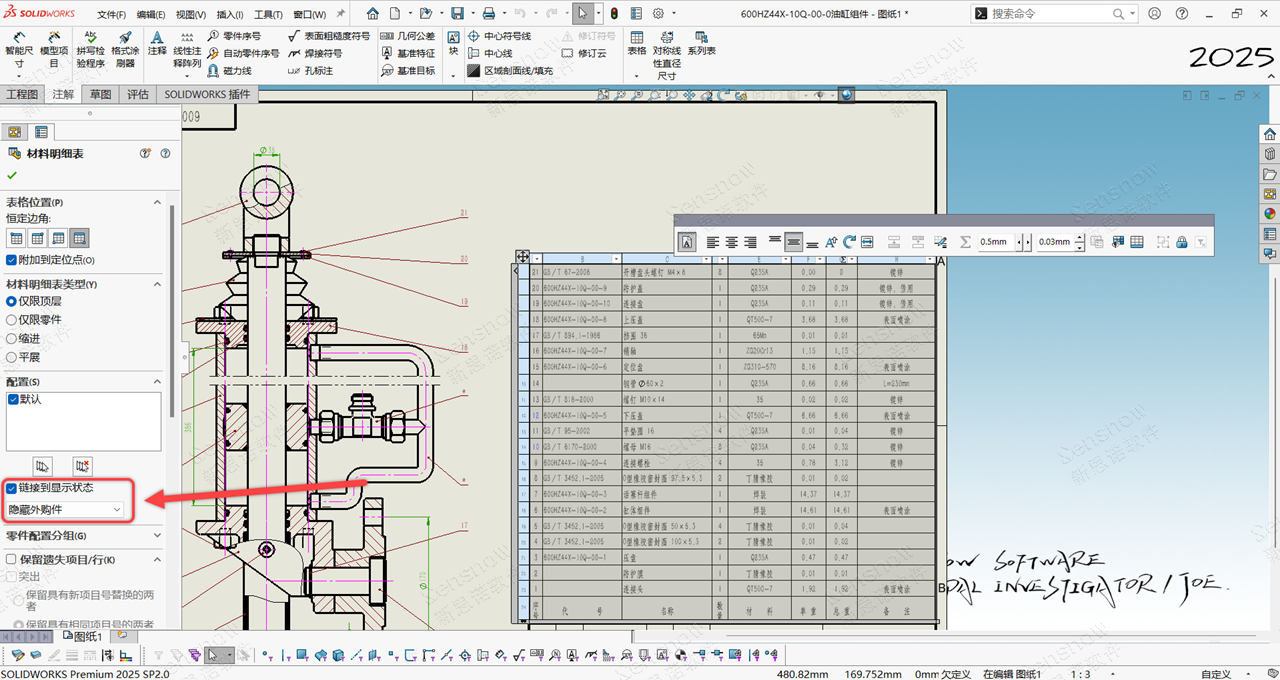

在BOM屬性中，選擇鏈接到“顯示狀態”，根據需求選擇提前設定好的顯示狀態即可，這樣，BOM 僅統計在當前顯示狀態下可見的零部件。

視圖清晰 & BOM 準確：

工程制圖中可以按需完整顯示裝配關系（包含外購件），而 BOM 只統計我們希望統計的部分（如僅自制件），完美實現“顯示但不統計”的行業常見需求。

高效維護：

顯示狀態易于修改和管理，不影響裝配體主體結構和配置。“顯示的歸顯示，統計的歸統計”，輕點一下，魚與熊掌兼得！

點擊查看→【視頻操作演示】
