利用SOLIDWORKS生成高清二维/三维图片

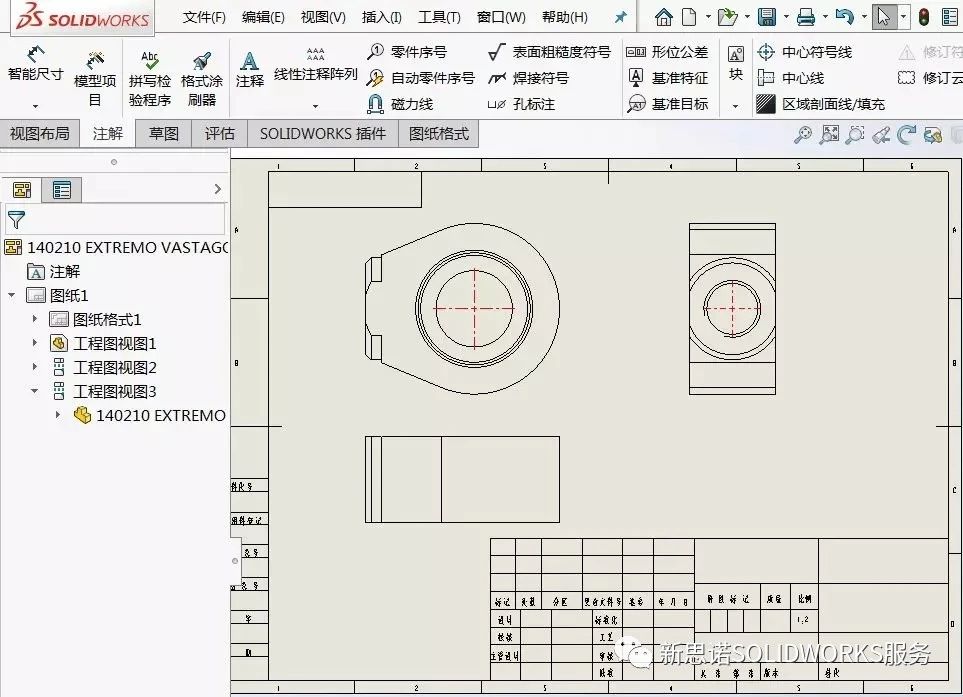

在SOLIDWORKS工作中難免會需要生成一些高質量的圖片，例如印刷使用的二維工程圖、宣傳使用的三維模型圖。普通的截圖方法顯然是達不到精度的，所以本次視頻采用了直接另存為圖片的形式來實現。

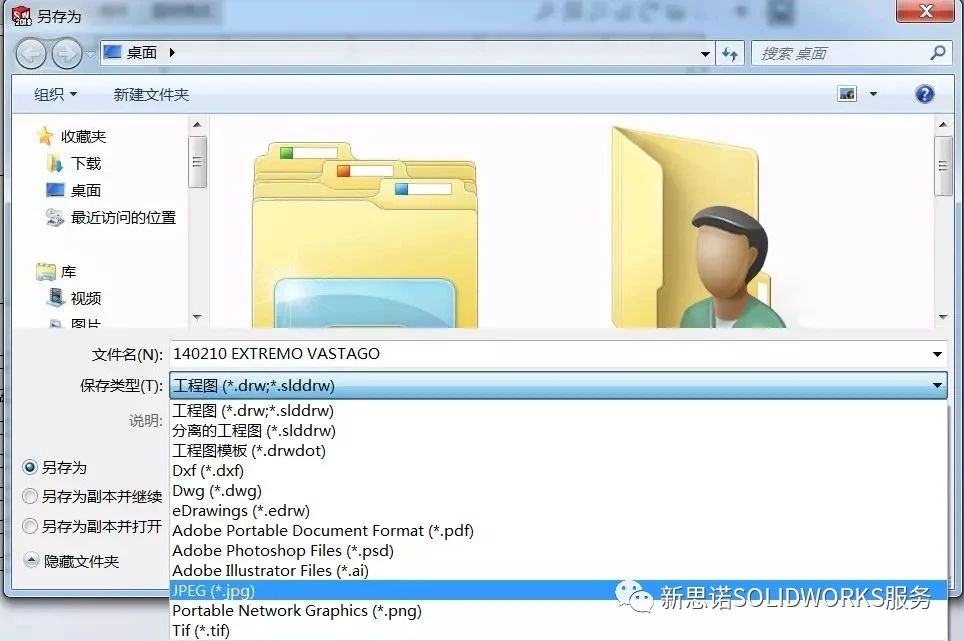

在另存為對話窗口下選擇JPG格式（JPG為圖片格式）

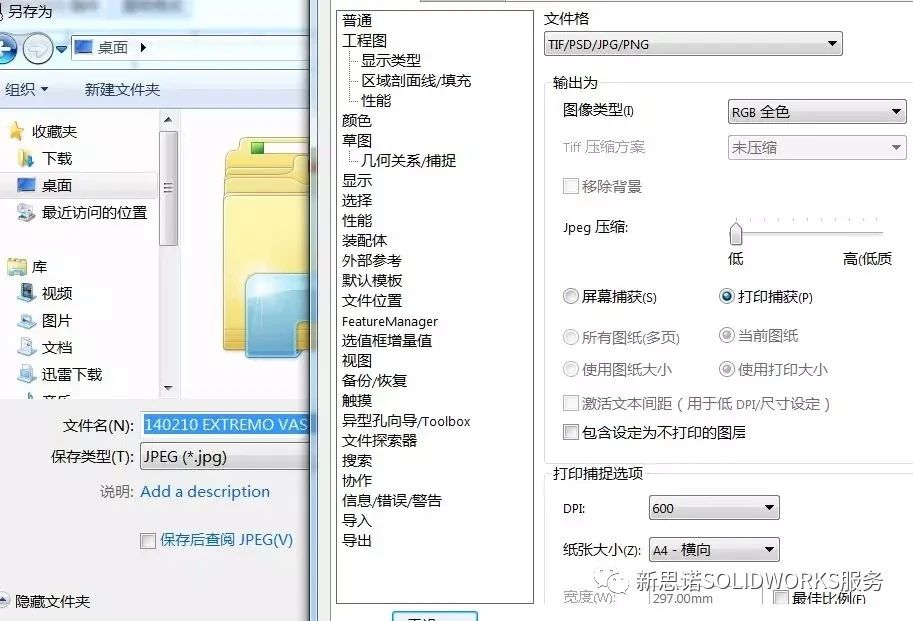

將生成的圖片保存路徑設置在桌面，同時調整當前窗口下的選項參數。如下圖所示

在當前窗口中設置圖片為“打印捕獲”，并調整DPI數值為“600”（該項數值可根據實際情況自行調整，本例所給數值不備推廣參考價值）。

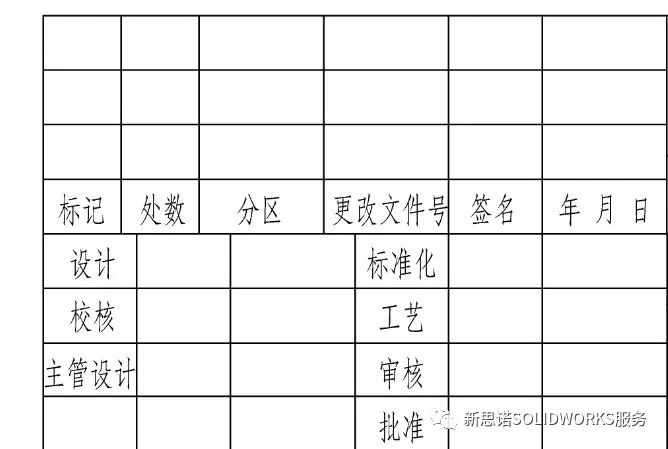

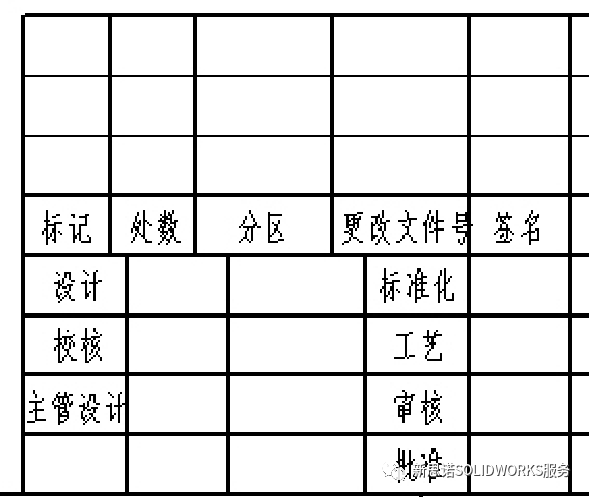

下面的兩幅圖片展示采用屏幕捕捉模式（上）和打印捕獲（下）的區(qū)別，可以發(fā)現采用打印捕獲的圖片（高DPI）具有更高的清晰度，每個字母均清晰可見。

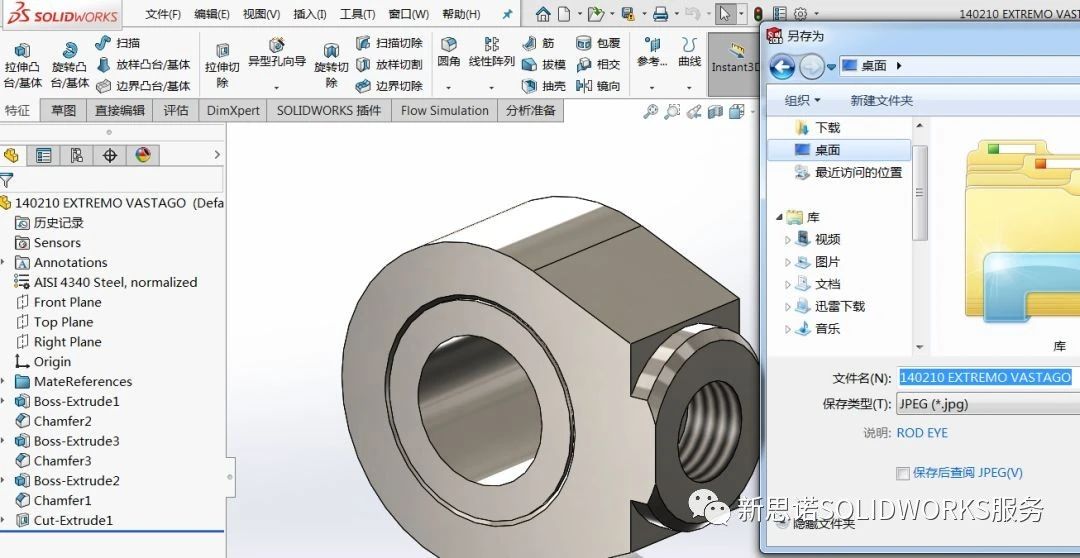

同樣的操作方式在SOLIDWORKS中也可以獲取三維模型的圖片

有關SOLIDWORKS中高清圖片獲取的詳細操作視頻，請點擊查看視頻。
